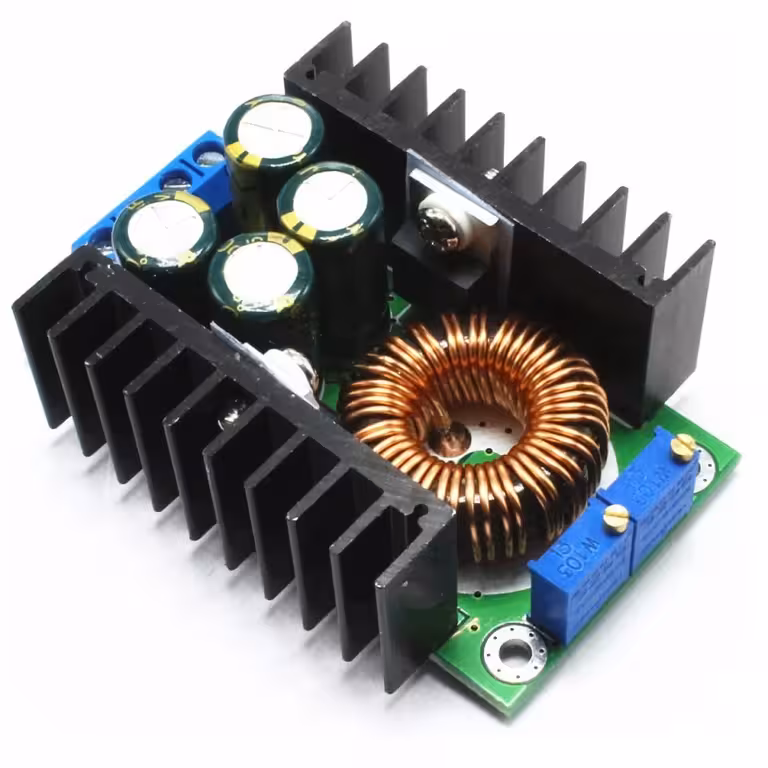

9A DC-DC pazeminošais modulis – precīza sprieguma un strāvas regulēšana prasīgiem projektiem
Vai nepieciešams darbināt jaudīgu LED, uzlādēt LiPo akumulatoru vai izveidot pielāgotu laboratorijas barošanas avotu? Klasiskā problēma vienmēr ir viena: pieejamais spriegums neatbilst vajadzīgajam. Šis regulējamais pazeminošais (step-down) modulis atrisina tieši šo uzdevumu — tas pazemina spriegumu no jebkura avota diapazonā no 5V līdz 40V līdz precīzi nepieciešamajam līmenim ar laboratorijas cienīgu precizitāti un minimāliem zudumiem.
Piezīme: Ja izejas strāva pārsniedz 7A, ieteicams izmantot papildu dzesēšanu ar ventilatoru. Lai nodrošinātu aizsardzību pret nepareizu polaritāti, ieejas līnijā ieteicams uzstādīt ārējo Šotkija diodi.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Daudzpagriezienu potenciometri (25 apgriezieni) — ļauj regulēt spriegumu un strāvu ar augstu precizitāti, bez pēkšņiem lēcieniem; ideāli piemērots jutīgiem akumulatoriem vai precīziem LED risinājumiem.
- 95% efektivitāte — no 100W patērētās jaudas 95W tiek novadīti slodzei; radiators saglabājas vēss pie standarta slodzēm, nodrošinot ilgtermiņa ekonomiju.
- Neatkarīga sprieguma un strāvas kontrole (CC/CV) — darbojas kā viedais lādētājs LiPo, Li-Ion vai NiMH akumulatoriem bez papildu shēmām.
- Integrēta īsslēguma aizsardzība — ja rodas problēmas ar slodzi, modulis automātiski atslēdzas, pasargājot jūsu iekārtas.
- Kompakts izmērs 65 × 48 mm ar 4 montāžas caurumiem (3 mm) — viegli integrējams jebkurā DIY korpusā vai vadības panelī mazāk nekā 5 minūtēs.
Tehniskā veiktspēja
Moduļa pamatā ir ātrdarbīgs pazeminošais (buck) pārveidotājs, kas izstrādāts stabilas izejas sprieguma uzturēšanai pat pie straujām slodzes izmaiņām. Atbalstītais ieejas spriegums no 5V līdz 40V DC padara to saderīgu ar daudzšūnu LiPo akumulatoriem, datoru barošanas blokiem, laboratorijas iekārtām vai zema sprieguma saules paneļiem.
Divi 25 apgriezienu potenciometri nodrošina granulētu kontroli pār izejas spriegumu (1.2V–35V) un strāvas ierobežojumu (0.2A–9A), padarot šo moduli par daudzpusīgu instrumentu. Pie slodzēm, kas pārsniedz 7A nepārtrauktas darbības, ieteicams uzstādīt nelielu ventilatoru uz radiatora; zem šīs robežas 95% efektivitāte uztur komponentus optimālā temperatūrā bez aktīvās dzesēšanas.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Ieejas spriegums | 5V – 40V DC |
| Regulējams izejas spriegums | 1.2V – 35V DC |
| Maksimālā ieejas strāva | 9A |
| Regulējama izejas strāva | 0.2A – 9A |
| Maksimālā efektivitāte | 95% |
| Regulēšanas veids | Daudzpagriezienu potenciometri (25 apgriezieni) – spriegums un strāva |
| Aizsardzība | Īsslēguma (pretējas polaritātes aizsardzība ar ārējo diodi) |
| Dzesēšana | Aktīvā (ventilators) pie strāvas > 7A |
| Izmēri | 65 × 48 × 24 mm |
| Montāža | 4 skrūves, caurumi Ø 3 mm |
| Pārveidotāja tips | Buck (Step Down) DC-DC |
Lietošanas instrukcija
- Pievienojiet barošanas avotu ieejas spailēm, ievērojot polaritāti (+ un –). Ieejas spriegumam jābūt vismaz par 1.5V augstākam nekā vēlamajam izejas spriegumam.
- Iestatiet izejas spriegumu ar potenciometru, kas apzīmēts kā V-ADJ. Grieziet lēni — 25 apgriezieni nodrošina augstu precizitāti. Pārbaudiet vērtību ar multimetru izejas spailēs.
- Iestatiet strāvas ierobežojumu ar potenciometru I-ADJ. Pievienojiet slodzi un regulējiet līdz vēlamajai vērtībai, uzraugot strāvu ar virknē slēgtu ampērmetru.
- Uzraugiet temperatūru pie lielām slodzēm. Ja strāva pārsniedz 7A, pievienojiet ventilatoru uz radiatora vai tieši uz plates komponentiem.
- Uzstādiet Šotkija diodi (piem., SB1040 vai līdzvērtīgu) pozitīvajā ieejas līnijā, ja pastāv risks nepareizi pievienot barošanas avotu.
Komplektācija
- 1x Regulējams DC-DC pazeminošais modulis 5-40V / 9A
Biežāk uzdotie jautājumi
Vai varu izmantot šo moduli 3.7V LiPo akumulatora uzlādei no 12V avota?
Jā. Iestatiet izejas spriegumu uz 4.2V (maksimālais spriegums vienas šūnas LiPo akumulatoram) un ierobežojiet strāvu atbilstoši akumulatora ražotāja ieteikumiem. Modulis darbojas CC/CV režīmā, kas ir tieši tas, kas nepieciešams LiPo akumulatoriem.
Vai ventilators ir nepieciešams vienmēr?
Nē. Aktīvā dzesēšana ir nepieciešama tikai tad, ja izejas strāva nepārtraukti pārsniedz 7A. Zem šīs vērtības 95% efektivitāte nodrošina stabilu temperatūru bez ventilatora.
Kā pasargāt moduli nepareizas pieslēgšanas gadījumā?
Modulim nav iekšējas aizsardzības pret nepareizu polaritāti. Ieejas pozitīvajā līnijā virknē uzstādiet atbilstošas strāvas Šotkija diodi (piem., SB1040) — tas ir lēts risinājums, kas pasargās moduli no kļūdas.
Vai tas darbojas kā draiveris jaudīgiem LED?
Jā. Iestatiet strāvu atbilstoši LED nominālajai vērtībai un spriegumu atbilstoši nepieciešamajam darba spriegumam. Regulējamais strāvas ierobežojums padara to par efektīvu draiveri bez papildu komponentiem.
