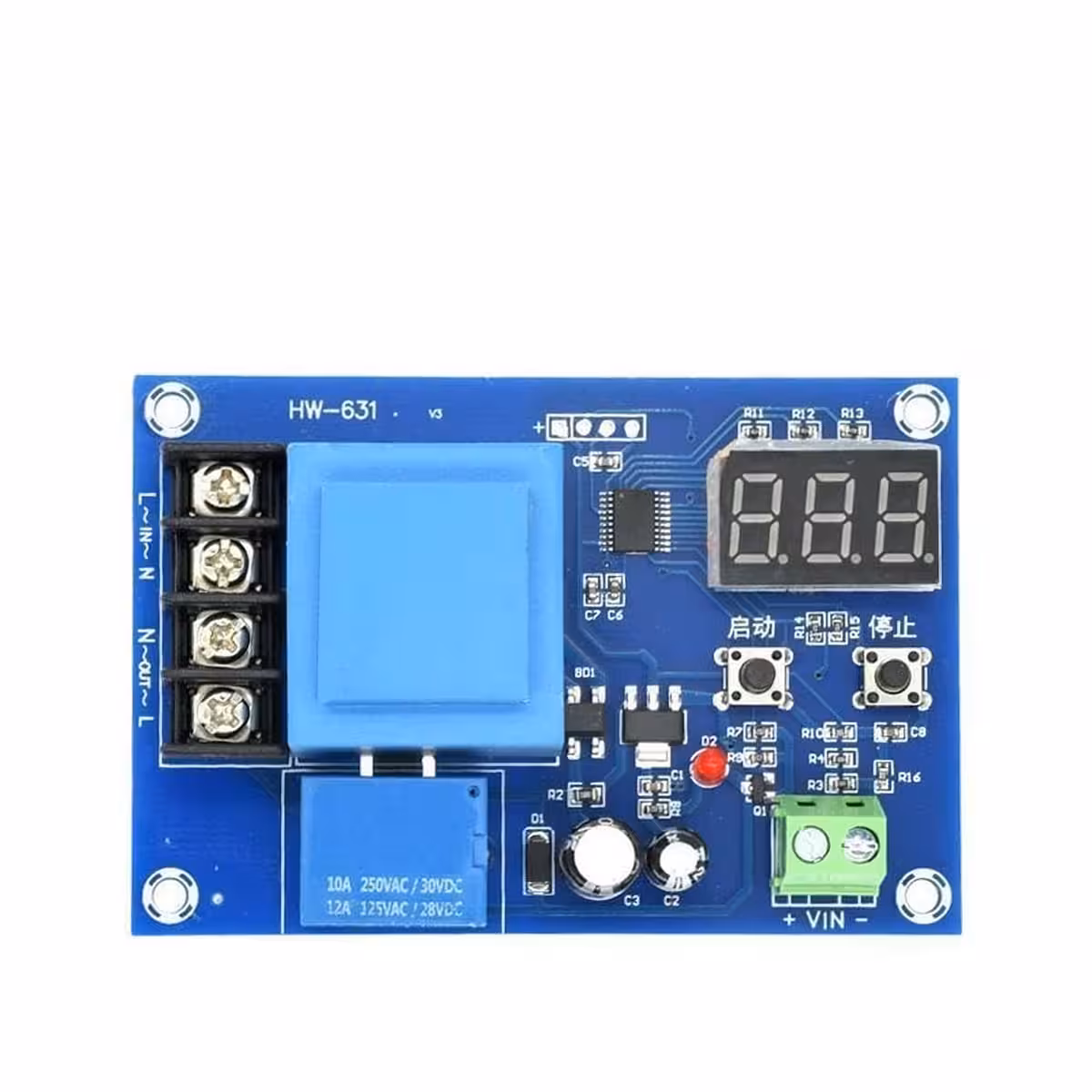

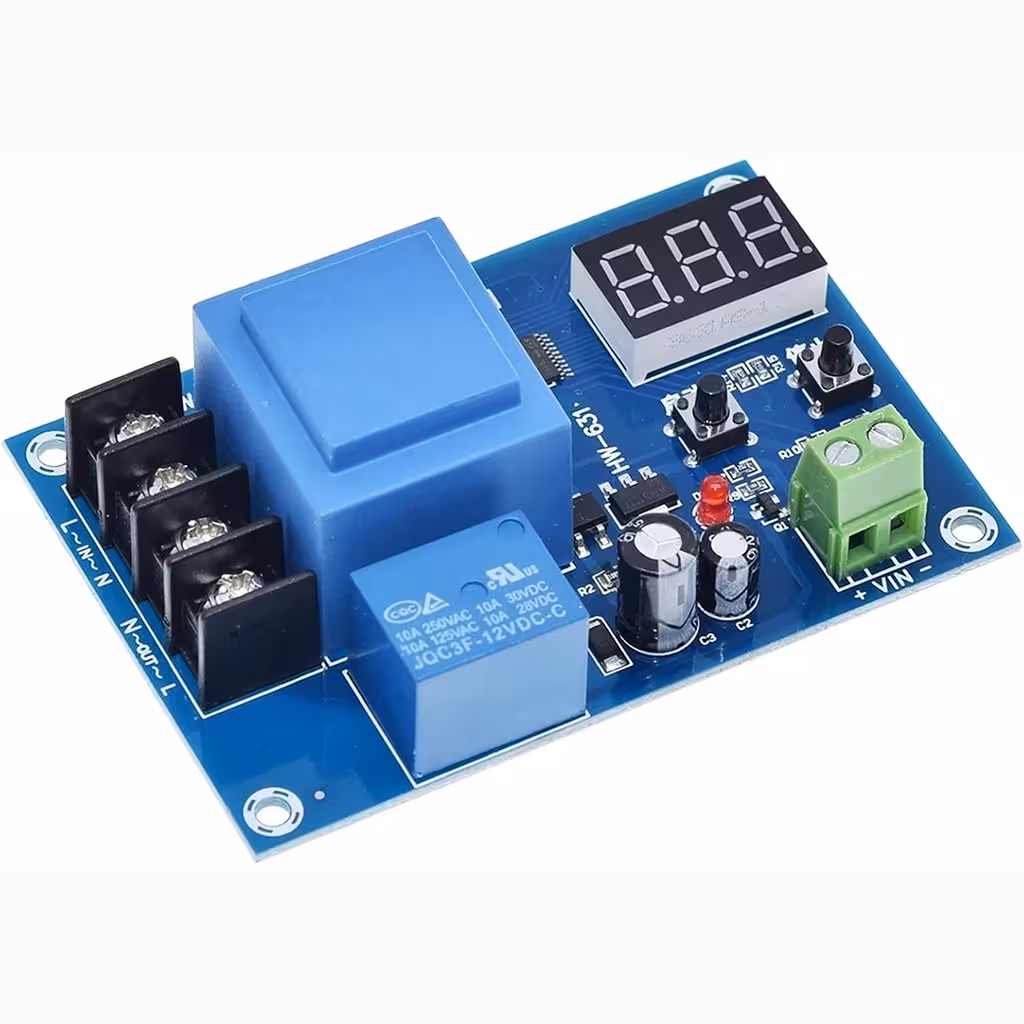

Akumulatoru uzlādes kontrolieris XH-M602 – iestati vienreiz un aizmirsti
Vai uztraucaties par akumulatora pārlādi vai pārlieku dziļu izlādi? Ar XH-M602 moduli jūs vienreiz iestatāt uzlādes sākuma un beigu robežvērtības, un iebūvētais relejs automātiski pārvalda visu akumulatora uzlādes procesu — bez nepieciešamības pēc manuālas uzraudzības vai riska sabojāt akumulatoru. Modulis darbojas plašā sprieguma diapazonā no 3.7V līdz 120V, sākot no vienas Li-Ion šūnas līdz pat 96V saules enerģijas sistēmām.
Piezīme: XH-M602 ir releja tipa kontrolieris — tas uzrauga spriegumu un komutē ārējo uzlādes avotu. Modulis pats neģenerē uzlādes spriegumu; jums būs nepieciešams atbilstošs lādētājs vai barošanas bloks, kas piemērots jūsu akumulatoram.
Kāpēc izvēlēties XH-M602 moduli? (Galvenās priekšrocības):
- Universāla saderība — piemērots Li-Ion, Li-Polimer, LiFePO4, Ni-Cd, Ni-MH un svina-skābes akumulatoriem, sākot no 3.7V (viena šūna) līdz 120V (sērijveida sistēmas).
- Automātiska vadība ar releju — iestatiet START un STOP robežvērtības, un modulis pats ieslēgs un izslēgs uzlādi.

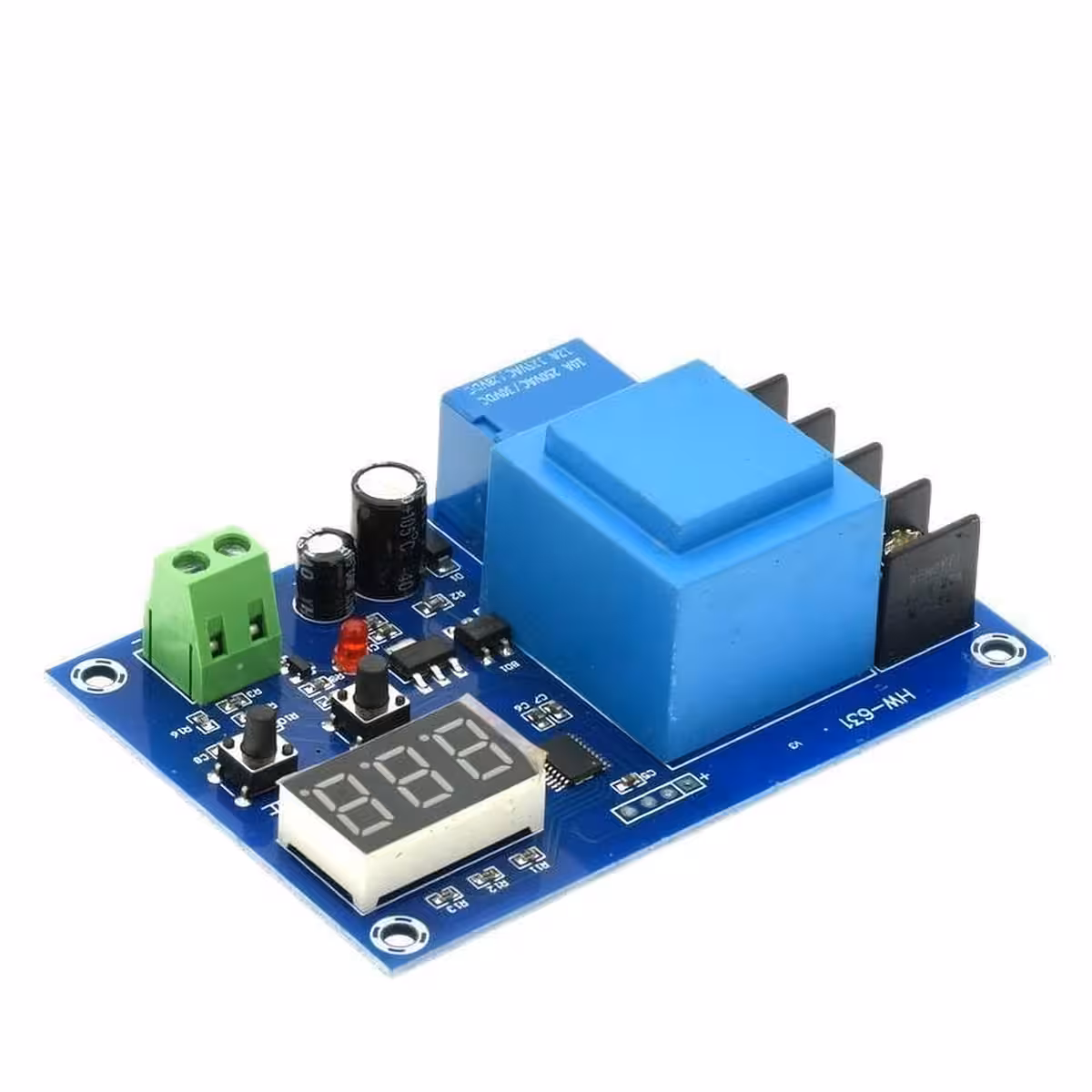

- LED displejs ar 0.1V precizitāti — redziet precīzu akumulatora spriegumu reāllaikā, nevis aptuvenus procentus.
- Ideāli piemērots saules sistēmām — aizsargā 24V, 48V vai 72V akumulatorus pret pārlādi fotovoltaikas instalācijās.
- Ātrā atiestatīšana (3 sekundes) — nospiediet vienlaikus START + STOP, displejā parādīsies 888, un iestatījumi tiks atgriezti rūpnīcas režīmā.

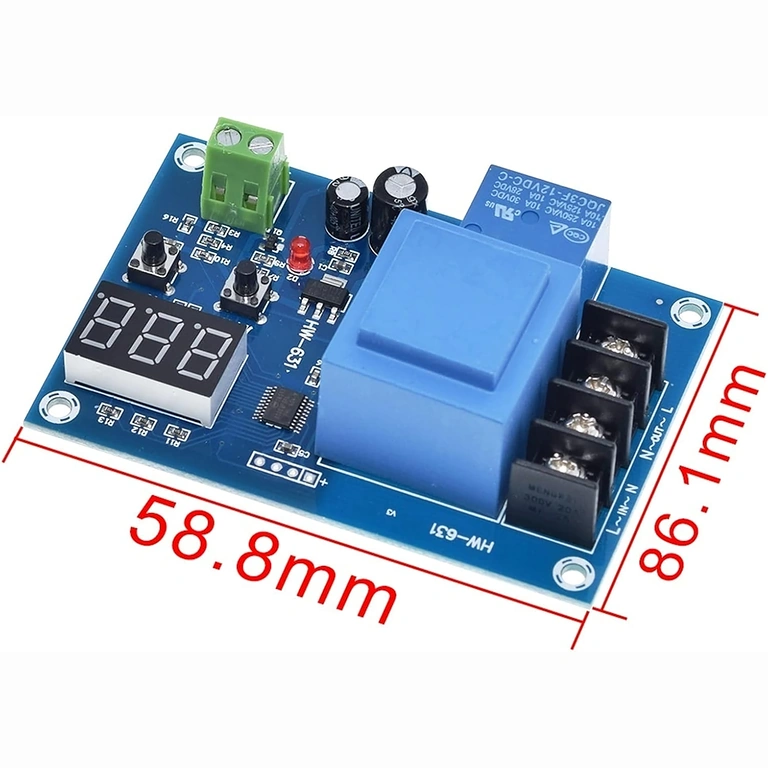

- Kompakts dizains — izmēri 89 × 58 × 24 mm un svars 111g, viegli integrējams jebkurā sadales skapī, DIY projektā vai stacionārā iekārtā.
Detaļas un veiktspēja
Moduļa darbības pamatā ir komutācijas relejs, kas savieno vai atvieno uzlādes avotu atkarībā no akumulatora sprieguma. START slieksnis nosaka minimālo spriegumu, pie kura uzlāde automātiski atsākas, savukārt STOP slieksnis pārtrauc procesu, kad akumulators ir sasniedzis vēlamo uzlādes līmeni. Moduļa barošana tiek nodrošināta tieši no 220V AC tīkla, padarot to lieliski piemērotu stacionārām sistēmām: darbnīcām, garāžām, saules enerģijas stacijām vai rūpnieciskiem UPS.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Modelis | XH-M602 |
| Uzraugāmais spriegums | 3.7V – 120V |
| Iestatāmie spriegumi (biežāk lietotie) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Vadības tips | Relejs ON/OFF (automātiska uzlādes vadība) |
| Displejs | LED, precizitāte 0.1V |
| Moduļa barošana | 220V AC |
| Saderīgie akumulatoru tipi | Li-Ion, Li-Polimer, LiFePO4, Ni-Cd, Ni-MH, svina-skābes |
| Galvenie pielietojumi | 12V auto, saules paneļi, UPS, elektromobiļi, DIY projekti |
| Izmēri | 89 × 58 × 24 mm |
| Svars | 111g |
Programmēšanas un lietošanas instrukcija
- START sliekšņa iestatīšana (uzlādes sākums): turiet nospiestu START pogu 3 sekundes, līdz vērtība sāk mirgot. Ar + un – pogām iestatiet vēlamo spriegumu un apstipriniet ar START.
- STOP sliekšņa iestatīšana (uzlādes beigas): turiet nospiestu STOP pogu 3 sekundes, līdz vērtība sāk mirgot. Ar + un – pogām iestatiet vēlamo spriegumu un apstipriniet ar STOP.
- Rūpnīcas iestatījumu atiestatīšana: vienlaikus nospiediet un turiet START un STOP pogas, līdz displejā parādās 888 — atiestatīšana ir pabeigta.

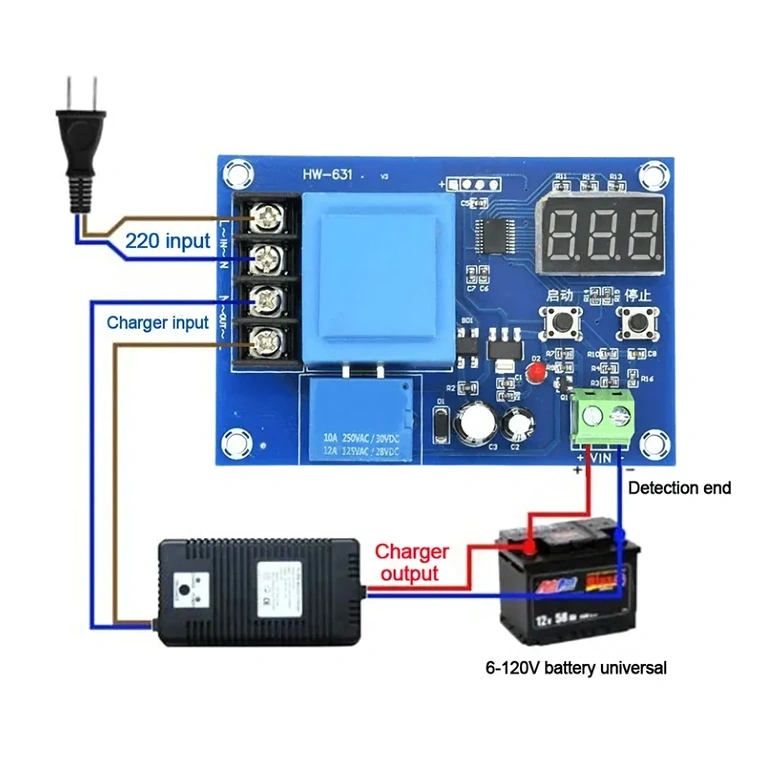

- Akumulatora pieslēgšana: pievienojiet moduļa spailes akumulatoram, ievērojot polaritāti (+ un –), un ārējo uzlādes avotu pie releja izejas.
- Darbības pārbaude: sasniedzot STOP slieksni, relejs automātiski atslēdzas; kad spriegums nokrītas zem START sliekšņa, relejs atkal ieslēdz uzlādes ciklu.
Komplektācija
- 1 × Akumulatoru uzlādes kontroliera modulis XH-M602
Biežāk uzdotie jautājumi
Vai tas darbojas ar 12V automašīnas akumulatoru?
Jā. Iestatiet STOP uz 14.4V (pilna uzlāde) un START uz 12.0V (minimālā pieļaujamā izlāde), un relejs automātiski pārvaldīs ciklu jebkuram 12V svina-skābes akumulatoram.
Vai to var izmantot saules paneļu sistēmās?
Jā, tas ir viens no populārākajiem pielietojumiem. Modulis kontrolē uzlādes avota (paneļa + regulatora) pieslēgšanu 24V, 48V vai 72V akumulatoriem, pasargājot tos no pārlādes neatkarīgi no saules enerģijas ražošanas svārstībām.
Vai modulis pats ģenerē uzlādes spriegumu?
Nē. XH-M602 ir kontrolieris, nevis lādētājs. Tas uzrauga akumulatora spriegumu un vada releju, kas savieno vai atvieno jūsu ārējo lādētāju. Jums ir nepieciešams atsevišķs lādētājs, kas piemērots jūsu akumulatora tipam.
Cik precīzi tas mēra spriegumu?
LED displejs uzrāda spriegumu ar 0.1V izšķirtspēju — tas ir pietiekami precīzi, lai pareizi vadītu uzlādes ciklus visiem atbalstītajiem akumulatoru tipiem, tostarp Li-Ion un LiFePO4 ar šauriem sprieguma logiem.
