NTC 10K B3950 sensori – ±1% precizitāte apkures katliem, boileriem un IoT projektiem
Vai apkures katls uzrāda temperatūras kļūdu? Varbūt boileris vairs pareizi neregulē ūdens temperatūru? Vai arī meklē uzticamus sensorus savam ESP32 projektam, lai nebūtu jāveic atkārtoti pasūtījumi? Šis 4x NTC 10K B3950 sensoru komplekts atrisinās visas šīs problēmas uzreiz – turklāt ar rezervi.
Piezīme: Pirms iegādes pārliecinieties, ka jūsu iekārta izmanto NTC 10K / B3950 specifikācijas sensorus. Oriģinālā sensora pretestībai istabas temperatūrā (25°C) jābūt aptuveni 10KΩ.
Kāpēc izvēlēties šo komplektu? (Galvenās priekšrocības):
- 4 gabali vienā iepakojumā — jums vienmēr būs rezerves sensors pa rokai, lai nebūtu jāgaida piegāde, ja kāds no tiem iziet no ierindas ziemas vidū.
- ±1% pielaide ar B3950 koeficientu — stabili un precīzi rādījumi visā darbības diapazonā, ne tikai kalibrēšanas temperatūrā.
- Diapazons -20°C ~ +105°C — piemērots gan dzesēšanas iekārtām, gan apkures katliem ar augstu darba temperatūru.
- 1 metru garš vads — viegli saīsināms līdz vajadzīgajam garumam, lai ērti izvietotu automatizācijas skapī vai šaurās vietās.
- Plaša saderība — tiešs aizstājējs oriģinālajiem sensoriem gāzes katlos, boileros, ventilācijas iekārtās, kā arī izmantojams ar Arduino, ESP32, Raspberry Pi un PID kontrolieriem.
- Izolācija >100 MΩ, AC 1800V tests — 5×30 mm metāla korpuss nodrošina izturību standarta elektriskajās instalācijās.
Tehniskā informācija un veiktspēja
Katras zondes pamatā ir NTC termistors ar nominālo vērtību 10KΩ pie 25°C un termisko koeficientu B3950. Šī kombinācija nodrošina paredzamu pretestības un temperatūras līkni, ko ir viegli ieprogrammēt jebkurā kontrolierī. 5×30 mm metāla korpuss garantē ātru termisko kontaktu ar mērāmo vidi, savukārt 5 mW/°C izkliedes konstante uztur sensora pašsasilšanu minimālā līmenī pat nepārtrauktas darbības režīmā. Vads ir izturējis AC 1800V / 1mA / 2 sekunžu sprieguma testu, padarot to drošu lietošanai standarta elektriskajās sistēmās bez papildu aizsardzības pasākumiem.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Sensora tips | NTC 10K ±1% (B3950) |
| Nominālā pretestība | 10 KΩ pie 25°C |
| Pielaide | ±1% |
| Temperatūras diapazons | -20°C ~ +105°C |
| Vada garums | 1 metrs (saīsināms) |
| Metāla korpusa izmērs | 5 × 30 mm |
| Izkliedes konstante | 5 mW/°C |
| Izolācijas pretestība | >100 MΩ |
| Sprieguma tests | AC 1800V / 1mA / 2 sekundes |
| Komplektācija | 4 identiski sensori |
Komplektā ietilpst

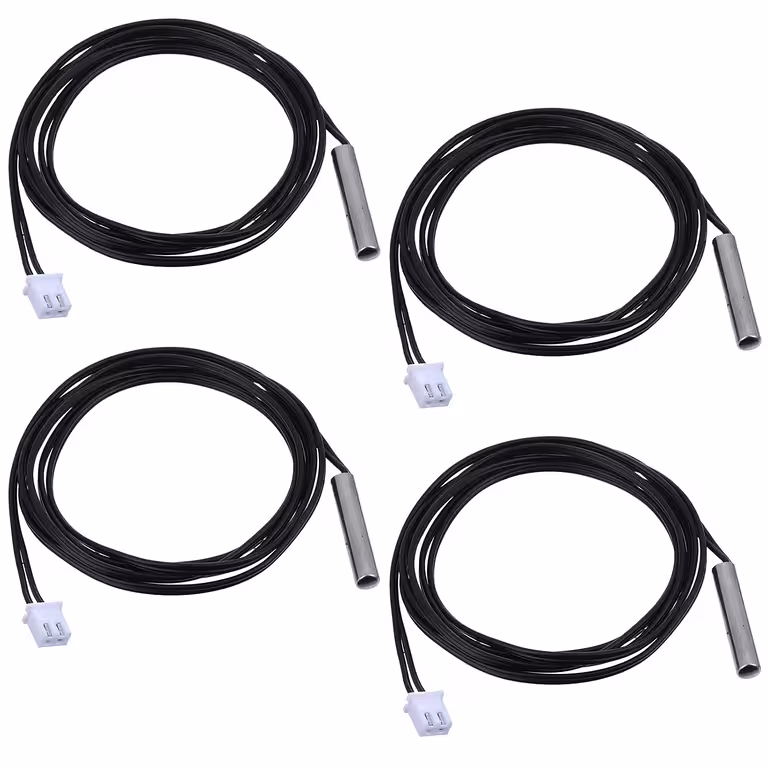

- 4 × NTC 10K ±1% B3950 temperatūras sensors ar 1 metru garu vadu
Biežāk uzdotie jautājumi
Kā pārbaudīt, vai NTC 10K B3950 sensors ir saderīgs ar manu katlu vai boileri?
Pārbaudiet oriģinālā sensora marķējumu vai iekārtas tehnisko rokasgrāmatu. Ja norādīts NTC 10K vai NTC 10KΩ ar B koeficientu starp 3900 un 4000, šis sensors būs piemērots aizstājējs. Varat arī izmantot multimetru: pretestībai istabas temperatūrā (~25°C) jābūt aptuveni 10KΩ.
Vai sensors darbojas ar Arduino, ESP32 vai Raspberry Pi?
Jā, bez problēmām. Pieslēdziet sensoru, izmantojot sprieguma dalītāju ar 10KΩ rezistoru pie analogās ieejas. Arduino un ESP32 bibliotēkas tieši atbalsta B3950 parametru – manuāla kalibrēšana nav nepieciešama.
Vai sensors ir piemērots tiešai saskarei ar ūdeni?
Metāla korpuss ir paredzēts iegremdēšanai ūdenī un nekorozīvos šķidrumos temperatūras diapazonā no -20°C līdz +105°C. Ja sistēmā tiek izmantoti ķīmiski agresīvi siltumnesēji vai augsts spiediens, lūdzu, iepriekš pārliecinieties par saderību ar iekārtas specifikāciju.
Vai 1 metra vadu var pagarināt?
Jā, vadu var pagarināt, izmantojot lodēšanu vai savienojuma spailes. Izmantojiet tāda paša šķērsgriezuma vadu un nodrošiniet savienojuma vietas aizsardzību pret mitrumu. Kritiskās sistēmās, kur svarīga ir katra grāda precizitāte, ieteicams izvairīties no liekiem savienojumiem un izmantot oriģinālo garumu.
