4 kanālu 433MHz releja modulis – vadi līdz pat 4 ierīcēm ar vienu pulti
Vai vēlaties ērti vadīt vārtus, žalūzijas un apgaismojumu no viena punkta? Ar šo uztvērēja moduli un divām komplektā iekļautajām pultīm varat automatizēt līdz pat 4 neatkarīgām elektriskajām ķēdēm – bez elektriķa palīdzības un papildu pirkumiem. 4 kanālu 433MHz releja modulis ir gatavs lietošanai uzreiz pēc izpakošanas.

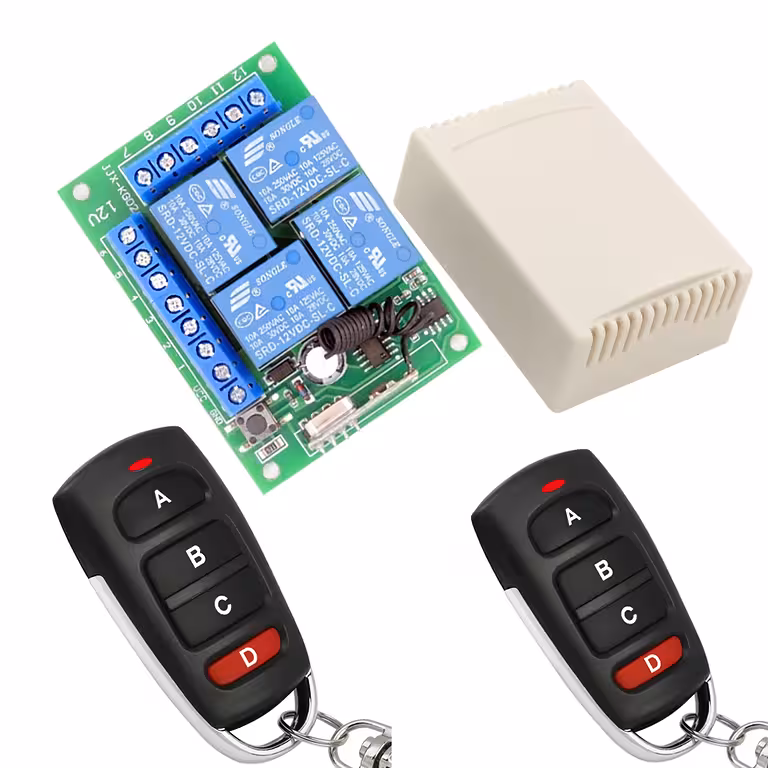

Piezīme: Komplektā ietilpst uztvērēja modulis ar 4 relejiem un 2 pultis ar 4 pogām. Nepieciešama 12V DC barošana — barošanas bloks komplektā nav iekļauts.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Pilns komplekts — uztvērēja modulis un 2 pultis vienā iepakojumā bez slēptām izmaksām.
- 4 neatkarīgi kanāli — vienlaicīgi vadiet vārtus, žalūzijas, sūkni un apgaismojumu, katru ar savu pogu.
- 3 programmējami darbības režīmi — Momentary (impulsa), ON/OFF (ieslēgts/izslēgts) un Latched (fiksēts), pielāgojami jebkurai slodzei.
- Pārslēgšanas jauda līdz 2000W — tieša motoru, sūkņu vai izpildmehānismu vadība bez papildu relejiem.
- Jutība -105 dBM — stabils signāls pat caur sienām vai lielā attālumā no uztvērēja.
- Darba temperatūra -20°C ~ +80°C — piemērots lietošanai ārā ziemā vai neapkurinātās industriālās telpās.
- Pašmācības funkcija (self-learning) — jaunu pulti var sapārot dažu sekunžu laikā bez speciāla aprīkojuma.
Tehniskā informācija un veiktspēja
Uztvērējs darbojas 433.92 MHz frekvencē ar ASK modulāciju, kas nodrošina saderību ar lielāko daļu tirgū pieejamo pultu. Pateicoties pašmācības tehnoloģijai, nav nepieciešami dip-slēdži vai sarežģīta manuāla konfigurācija – pulti sapāro tieši procesa laikā. 8.5 mA statiskā strāva nodrošina minimālu enerģijas patēriņu gaidīšanas režīmā, savukārt 4 releju izejas var konfigurēt individuāli vai pa pāriem (2CH režīmā) sarežģītākiem automatizācijas scenārijiem.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Barošanas spriegums | 12V DC |
| Darba frekvence | 433.92 MHz |
| Signāla modulācija | ASK |
| Kodēšanas metode | Pašmācība (Self-learning) |
| Kanālu skaits | 4 neatkarīgi kanāli |
| Darbības režīmi | Momentary / ON-OFF / Latched / 2CH |
| Statiskā strāva | 8.5 mA |
| Maksimālā pārslēgšanas jauda | 2000W |
| Uztveršanas jutība | -105 dBM |
| Darba temperatūra | -20°C ~ +80°C |
| Komplektā iekļautās pultis | 2 gab. (katra ar 4 pogām) |
Programmēšanas un lietošanas instrukcija
- Pieslēdziet moduli 12V DC barošanai un pagaidiet, līdz LED indikators deg nepārtraukti.
- Nospiediet pogu uz plates astoņas reizes, lai pilnībā atiestatītu sistēmu – indikatora mirgošana apstiprinās atiestatīšanu.
- Pagaidiet, līdz LED indikators stabilizējas. Šajā laikā nepieskarieties pultij.
- Izvēlieties vēlamo režīmu, nospiežot pogu uz plates attiecīgo reižu skaitu, pēc tam nospiediet izvēlēto taustiņu uz pults, kad LED indikators deg spilgti:
- Momentary (impulsa): 1 reize — relejs aktīvs tikai tik ilgi, kamēr turat nospiestu pogu.
- ON/OFF (ieslēgts/izslēgts): 2 reizes — viena nospiešana ieslēdz, nākamā izslēdz.
- Latched (fiksēts): 3 reizes — relejs saglabā pēdējo iestatīto stāvokli.
- 2CH režīms 1+2: 4 reizes — vienlaicīga 1. un 2. kanāla aktivizēšana.
- 2CH režīms 1+3: 5 reizes — vienlaicīga 1. un 3. kanāla aktivizēšana.
- 2CH režīms 2+3: 6 reizes — vienlaicīga 2. un 3. kanāla aktivizēšana.
- 2CH režīms 3+3: 7 reizes — īpaša 3. kanāla dubultā konfigurācija.
- Pilna atiestatīšana: 8 reizes — izdzēš visus iestatījumus un saglabātās pultis.
Komplektācija
- 1x RF uztvērēja modulis ar 4 neatkarīgiem relejiem (12V DC)
- 2x Tālvadības pults ar 4 pogām (433.92 MHz)
Biežāk uzdotie jautājumi
Vai varu pievienot vairāk pultis vienam modulim?
Jā. Izmantojot pašmācības procedūru, varat sapārot jebkuru skaitu 433.92 MHz ASK saderīgu pultu. Atkārtojiet programmēšanas soļus katrai jaunai pultij, neveicot atiestatīšanu starp tām.
Kāda ir praktiskā atšķirība starp Momentary, ON/OFF un Latched?
Momentary ir noderīgs durvju zvaniem vai īslaicīgai atvēršanai — relejs darbojas, kamēr turat pogu. ON/OFF darbojas kā parasts slēdzis — viena nospiešana ieslēdz, otra izslēdz. Latched saglabā stāvokli neatkarīgi no nospiešanas skaita — ideāli piemērots motoriem ar iebūvētu atslēgšanos.
Vai tas darbojas ar esošajām vārtu vai garāžas durvju automatizācijas sistēmām?
Parasti jā, ja esošā sistēma pieņem releja komandas un darbojas ar 12V. Pirms uzstādīšanas pārbaudiet barošanas spriegumu un kontroliera atbalstīto signāla veidu.
Vai 12V barošanas bloks ir iekļauts?
Nē. Komplektā ietilpst tikai uztvērēja modulis un 2 pultis. 12V DC barošanas bloks jāiegādājas atsevišķi.
Vai to var uzstādīt ārā vai vietās ar ekstremālām temperatūrām?
Jā. Modulis darbojas temperatūrā no -20°C līdz +80°C, tāpēc tas iztur gan aukstas ziemas, gan karstu vidi. Pasargājiet to no tieša mitruma vai ievietojiet hermētiskā korpusā, ja tas atrodas ārpus telpām.
