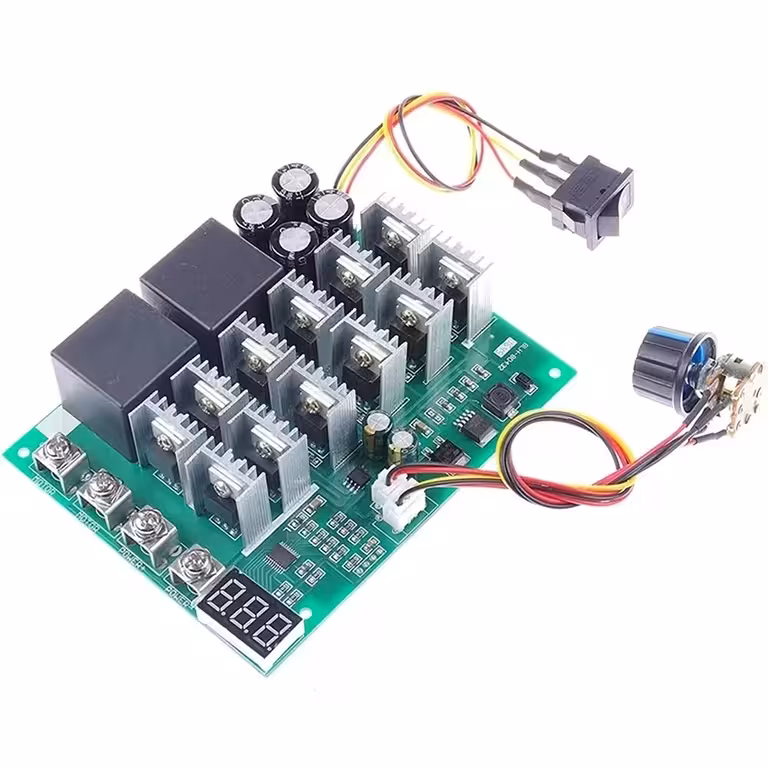

Digitālais PWM kontrolieris 60A/100A – precīza DC motoru un HHO ģeneratoru ātruma vadība
Vai meklējat uzticamu risinājumu jaudīga līdzstrāvas (DC) motora vadībai bez kompromisiem? Vai varbūt jūsu HHO ģenerators patērē neregulāru strāvu, kas apdraud elektrolizatoru? Šis digitālais PWM kontrolieris ar reāllaika displeju atrisinās abas problēmas vienā piegājienā. Ierīce darbojas diapazonā no 10V līdz 55V, nodrošinot 60A nepārtrauktu strāvu un līdz pat 100A maksimālo slodzi, kas atbilst 3000W jaudai.
Piezīme: Pirms ierīces ieslēgšanas obligāti jāpievieno motors vai cita slodze. Darbināšana bez slodzes var sabojāt MOSFET tranzistorus.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Skalojama jauda līdz 3000W — darbojas pie 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) vai 50V (3000W) bez nepieciešamības pēc aparatūras izmaiņām.
- Digitālais displejs 0–100% — precīzi redziet motora darbības ātrumu, nevis paļaujieties uz minējumiem pēc skaņas vai vibrācijas.
- Divvirzienu rotācijas vadība — mainiet griešanās virzienu tieši no priekšējā paneļa, bez nepieciešamības pārslēgt vadus.
- 15kHz PWM frekvence — novērš traucējošo elektromagnētisko troksni un pasargā motora tinumus ilgstošas lietošanas laikā.
- Minimāls gaidstāves patēriņš (0.01A) — var tikt atstāts pastāvīgi pieslēgts akumulatoru vai saules paneļu sistēmās bez būtiskiem enerģijas zudumiem.
- Saderība ar HHO ģeneratoriem — precīzi kontrolējiet strāvu uz elektrolizatoru, novēršot pārslodzi, kas var sabojāt plates.
- Termināļu savienojumi + 7mm slēdzis — izturīgas spailes jaudas vadiem, kas nodrošina drošu kontaktu ilgtermiņā.
Tehniskā informācija un veiktspēja
PWM (impulsa platuma modulācijas) tehnoloģija ar fiksētu 15kHz frekvenci nodrošina vienmērīgu un lineāru sprieguma regulēšanu bez pēkšņiem strāvas lēcieniem. Jaudīgie MOSFET tranzistori ir paredzēti 100A maksimālajai slodzei, kas nozīmē, ka DC motoru iedarbināšana nerada tiem pārslodzi. Kompaktais modulis ar izmēriem 120 × 96 × 28 mm ir viegli integrējams jebkurā sadales skapī vai DIY korpusā.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Barošanas spriegums | DC 10V – 55V |
| Izejas spriegums | Lineārs (proporcionāls slodzei) |
| Maksimālā strāva (pīķa) | 100A |
| Nepārtrauktā strāva | 60A |
| Maksimālā jauda pie 12V | 720W |
| Maksimālā jauda pie 24V | 1440W |
| Maksimālā jauda pie 36V | 2160W |
| Maksimālā jauda pie 48V | 2880W |
| Maksimālā jauda pie 50V | 3000W |
| Ātruma regulēšana | Lineārs potenciometrs ar ON/OFF slēdzi |
| Griešanās virziena vadība | Divvirzienu (uz priekšu / atpakaļ) |
| Digitālais displejs | 0–100% (ātruma procents) |
| PWM frekvence | 15kHz |
| Gaidstāves patēriņš | 0.01A |
| Plates izmēri | 120 × 96 × 28 mm |
| Moduļa pilni izmēri | 13 × 10 × 4 cm |
| Savienojumu tips | Termināļu spailes + 7mm slēdzis |
Lietošanas instrukcija
- Pievienojiet DC barošanas avotu (10V–55V) ieejas spailēm, ievērojot polaritāti.
- Pievienojiet DC motoru vai slodzi (HHO ģeneratoru, elektrolizatoru u.c.) izejas spailēm — nekad neieslēdziet kontrolieri bez pievienotas slodzes.
- Pirms pirmās ieslēgšanas iestatiet potenciometru minimālajā pozīcijā (0%).
- Ieslēdziet kontrolieri, izmantojot potenciometrā integrēto ON/OFF slēdzi.
- Pakāpeniski palieliniet ātrumu, griežot potenciometru un vērojot digitālo displeju (0–100%).
- Lai mainītu griešanās virzienu: iestatiet potenciometru uz 0%, ļaujiet motoram pilnībā apstāties, nospiediet virziena pogu un tad pakāpeniski palieliniet ātrumu.
- Ja nepārtrauktā strāva pārsniedz 40A, nodrošiniet aktīvo dzesēšanu (radiatoru vai ventilatoru), lai uzturētu drošu temperatūru.
Komplektācija
- 1× Digitālais PWM kontrolieris DC motoram 60A/100A 12V–55V ar procentuālo displeju
Biežāk uzdotie jautājumi
Vai es varu ieslēgt kontrolieri bez slodzes, lai to pārbaudītu?
Nē. Bez pievienotas slodzes MOSFET tranzistori var tikt neatgriezeniski sabojāti. Vienmēr pievienojiet motoru vai citu patērētāju pirms sprieguma padeves.
Vai tas derēs 24V un 30A HHO ģeneratoram?
Jā, bez problēmām. Kontrolieris atbalsta 24V un 60A nepārtrauktu strāvu, tādējādi nodrošinot dubultu jaudas rezervi jūsu ģeneratoram. Pārliecinieties vienīgi, ka barošanas avots spēj nodrošināt nepieciešamos 30A.
Vai varu mainīt griešanās virzienu, kamēr motors darbojas?
Tas nav ieteicams. Pilnībā apturiet motoru (potenciometrs uz 0%), mainiet virzienu ar pogu un tad pakāpeniski palieliniet ātrumu. Virziena maiņa kustības laikā var sabojāt gan motoru, gan kontrolieri.
Vai pie lielas slodzes ir nepieciešams radiators?
Jā, ja nepārtrauktā strāva pārsniedz 40A. Uzstādiet ārējo radiatoru vai dzesēšanas ventilatoru. Zem 40A dabiskā dzesēšana ir pietiekama normālos temperatūras apstākļos.
Vai šis kontrolieris darbojas ar bezsuku (BLDC) motoriem?
Nē. Šis kontrolieris ir paredzēts tikai līdzstrāvas motoriem ar oglītēm (brushed DC motors). Bezsuku motoriem ir nepieciešams speciāls trīsfāžu BLDC kontrolieris.
